Amstrad PC2086/30

Другие фотографии:
Изначальное состояние передней панелиВычислительные ядра :)Блок питанияWestern Digital WD383R (38МБ)Western Digital WD383R (38МБ)Окисел на контактахВнутренности PC2086/30Проверка NDDAmstrad VGATEST.EXE в виртуальной машинеAmstrad VGATEST.EXEAmstrad VGATEST.EXEWD1004A-27XWD1004A-27XРазъёмы питания материнки PC2086Степени отмытостиСоставные части клавиатуры Amstrad PC2x86Клавиатура Amstrad PC2x86Клавиатура Amstrad PC2x86Клавиатура Amstrad PC2x86Клавиатура Amstrad PC2x86Клавиатура Amstrad PC2x86Клавиатура Amstrad PC2x86VGA & Paradise VGAПереходник с COM-25 на COM-9ЗагрузкаДинозавр снова в строюРанние Ранние Amstrad PC2086/30Светодиоды в клавишахНовое и старое: Win10 и NC3Оригинальный вид Amstrad PC2086

изготовитель Amstrad Plc (Великобритания)
модель PC2086/30

года выпуска

1988-199?
класс PC/XT
процессор 8086 @ 8MHz
ОЗУ

640 КБ DRAM, распаяно на материнской плате

видео встроенное Paradise VGA (PVGA) 640 x 400 x 8 bit. Изначально прилагался монитор Amstrad VGA (отсутствует)
клавиатура Amstrad Keyboard. Раскладка — великобританская, 102 клавиши (PC/AT).
мышь

Amstrad Mouse, 2 кнопочная, Amstrad mouse bus (отсутствует)

шина ISA 8-bit, 4 разъёма. Один занят контроллером жёсткого диска
порты I/O 1 LPT, 1 COM
звук встроенный динамик («пищалка»)
дисковод(ы)

floppy 3,5″ низкой плотности (720 Кб); можно подключить внешний дисковод через переходник (внешний FDD 1,2 Мб 5,25″ и переходник отсутствуют)

НЖМД Western Digital WD383R, 32 МБ, интерфейс ST-506 (работает). На более поздних PC2086 устанавливался контроллер ATA и жёсткий диск IDE примерно такого же объёма.
ОС Заводская комплектация: MS-DOS 3.3, Windows 2.0, MS GW-BASIC. На данном экземпляре Бейсик и графическая оболочка отсутствовали, вместо них только хардкор — NC+MASM. Позже я доустановил русскую Windows 2.03.

История этого экземпляра

На дворе был 2009 год. Я активно постигал азы ремонта компьютеров и для экспериментов разыскивал старые компьютеры. Одна знакомая рассказала, что где-то лежит старый горизонтальный компьютер. Я сразу заинтересовался. Когда я увидел условия хранения этого ПК, я подумал, что поработать мне придётся немало. Он хранился в обычном гараже, на шкафу, под толстым слоем пыли. Хозяйка отдала его бесплатно, т.к. он уже никому не нужен был, и всё равно ждал очереди на помойку. При вскрытии, я нечаянно оторвал один из проводов, идущих от материнской платы к батарейкам питания часов. У Amstrad PC-2086 батарейки (4 АА) располагаются на верхней крыше корпуса, и подключены к мат. плате двумя проводами через разъём. Второй провод был оторван до меня. Но компьютер включился и без батареек, считая, что на дворе полночь 01.01.1980. Винчестер не подавал признаков жизни. Однако, с дискеты DOS 5.0 загрузился нормально, и в рамках диска «А» всё работало.

Через год я определил полярность по следам от проводов, и припаял провода на место. Часы пошли. BIOS отлично принял 2010 год, без малейшего желания запомнить его как 1910. Через несколько дней заработал и доисторический жёсткий диск. Он работает очень медленно, как дисковод, да и по конструкции они во многом похожи. С него отлично стал грузиться штатный ДОС три-три и установленные программы. Видно два раздела, «C:» объёмом 5 МБ и «D:» объёмом 27 МБ. Жёсткий диск PC2086 надо обязательно парковать (перемещать головки в определённое положение), с чем родная утилита ShipDisk справляется прекрасно. Если старый жёсткий диск забыть запарковать, то при следующем включении головки начнут шкрябать по «блинам» в ненужных местах, что не есть гуд. Самый новый файл на жёстком диске датирован ноябрём 1999 года. Возможно, компьютер эксплуатировался и позже, но без батареек часов.

При работе все старые жёсткие диски ощутимо греются. В данном компьютере жёсткий диск расположен близко к верхней крышке, и конвекция затруднена. При этом, в соседнем отсеке 3,5″ (где изначально был расположен дискетник) имелось вентиляционное отверстие, собирающее пыль. Предыдущий хозяин решил «убить сразу двух зайцев» — и охладить HDD, и убрать сборщик пыли. Дисковод был перемещён в пустующий отсек, а шильдик-заглушка пустующего отсека был переставлен в освободившуюся дырку. В освободившееся место был установлен болгарский вентилятор «Елпром Етрополе ВА 9/2», запитанный от 220В. «Етрополе» — это название города в софийской области. Вентилятор установлен на выдув, и в жару приятно обдувает чуть тёплым ветерком. Однако, за его шумом практически не слышно самого жёсткого диска. 🙂

В начале 2011 года я решил запустить проверку жёсткого диска, благо, необходимая для этого утилита на нём уже была. Это оказался легендарный Disk Doctor из Norton Utilities. Без ошибок не обошлось, но, как ни странно, их оказалось всего четыре штуки на весь HDD: 2 на разделе»C» (ошибка в FAT и в C:\NORTON\mci.exe; 4,096 bytes in Bad Sectors), и 2 на разделе «D» (обе в файлах; 47,104 bytes in Bad Sectors). После игрательств, компьютер был временно отправлен на хранение в другой гараж, где пролежал до апреля 2015 года.

В апреле 2015 года «Амстрад» был возвращён в нормальные условия. Я частично разобрал компьютер, отмыл части корпуса, которые удалось снять (полностью разбирать было лень), и почистил контакты разъёмов. Они оказались в удручающем состоянии, ещё бы, столько лет пролежать по гаражам! Два провода, идущие к индикатору активности HDD, сгнили в труху, и их пришлось зачищать и припаивать снова. После сборки, жёсткий диск лишь пытался издавать какие-то звуки, но не раскручивался. Я начал предполагать, что «умерла» смазка в подшипниках шпинделя. Однако, с 5-й или 6-й попытки «винт» стал раскручиваться, но, издав звуки, похожие на чтение «битой» дискеты (ту, тууу-дыы, тууу-дыы, тууу-дыы), сразу останавливался. При этом индикатор активности стал мигать с частотой около 1 Гц. Радости это не добавило. Впрочем, затем, жёсткий диск начал работать нормально (см. видео). Вероятно, смазка перемешалась и восстановила свои свойства. Новая проверка Norton Disk Doctor новых ошибок не выявила вообще. На жёстком диске оказались в основном игры и текстовые файлы о рок-группах. Кроме них были найдены родные утилиты Amstrad и исходники некого драйвера/сервера для создания локальных сетей путём соединения компьютеров по COM портам (Remote disk driver support. (C) Copyright M. Benenson 1990.). Судя по комментариям к коду и «аннотации» (ANNR.TXT), М. Бененсон был откуда-то с просторов СССР . Надыбанные с жёсткого диска материалы можно скачать с Яндекс-Диска.

О Amstrad PC2086

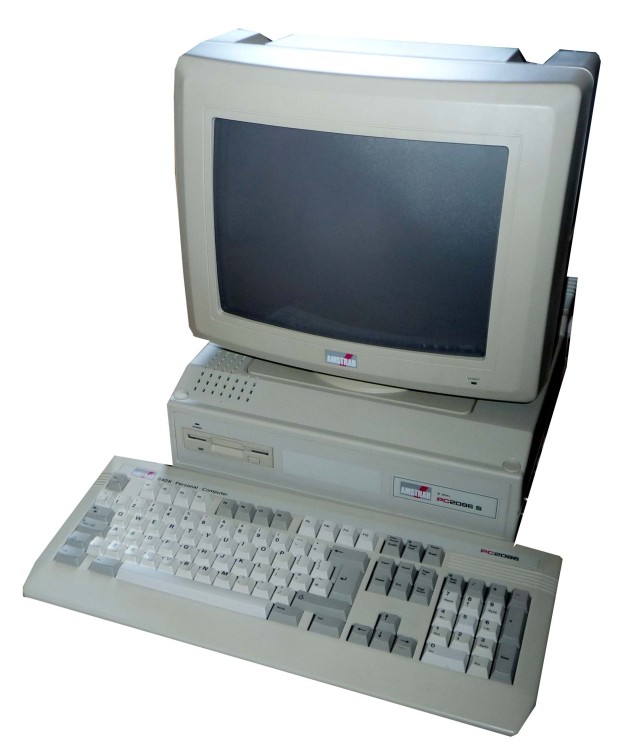

PC2086 — компьютер, программно совместимый с IBM PC/XT, выпущенный в 1988 г. английской фирмой «Амстрад». Он был создан для замены устаревших Amstrad PC1512 и PC1640, и был частью линейки компьютеров Amstrad PC2086/2286/2386 (на базе процессоров 8086, 80286 и 80386 соответственно). Модель 2086 была представлена в трёх версиях: PC2086S с одним дискетным дисководом, PC2086D c двумя дисководами и PC2086/30 с одним дисководом и жёстким диском RLL (позже — IDE), объёмом 30 мегабайт. К любому из них можно было подключить второй внешний дисковод любого объёма. С компьютером поставлялась MS-DOS 3.3 с оболочкой Windows 2.0.

В материнскую плату встроен мультиконтроллер (COM, LPT, Amstrad Mouse) и видеоадаптер Western Digital PVGA (расширенная версия обычного VGA с режимом 640x400x256 цветов).

Материнская плата этого ПК не поддерживает дисководы для дискет высокой плотности (1200/1440 КБ). Таким образом, к ней можно подключать только дискетники «стандартной» плотности (360/720 КБ). Внешний дисковод (B:) может быть любой плотности, при условии поддержки со стороны ОС/драйверов, но с него нельзя загрузиться.

Форматирование 3,5 дискет ёмкостью 1,4МБ на 720 КБ

В PC2086 установлен дисковод 3,5″, рассчитанный на дискеты объёмом 720 КБ (SD, стандартная плотность записи). Дискеты высокой плотности (HD, 1,44 МБ) он не признаёт. Чтобы сделать такую дискету на дисководе высокой плотности, необходимо на дискете заклеить отверстие справа (если смотреть сверху) чем-нибудь непрозрачным, например, малярным скотчем или изолентой. Затем нужно отформатировать её в «Сеансе MS-DOS» Windows 9x (или настоящем DOS) командой «format a: /f:720«. Операционная система Windows XP и более современные её версии непригодны для этой цели. В Windows 95/98/ME можно отформатировать дискету и средствами «Проводника»:

Форматирование дискет на SD

Однако, при форматировании из «Моего компьютера» появляется вероятность сбоев в процессе форматирования. Даже новая дискета отформатировалась из интерфейса на 720К не с первой попытки. Но уже отформатированные таким образом дискеты работают нормально.

Дискету высокой плотности можно отформатировать и использовать на дисководе низкой плотности без каких-либо дополнительных манипуляций, но для работы с ней на дисководах HD всё равно придётся заклеить отверстие.

A:\>dir /w
Том в устройстве A имеет метку amdisk
Серийный номер тома: 5A37-3199

Содержимое папки A:\

[.]         [..]         [lexicon]
command.com io.sys       msdos.sys
config.sys  autoexec.bat sp.com
sp.mnu      sp.hlp       edit.com
park.com    cyrthin.com  setver.exe
12 файлов 109 075 байт
3 папок 119 808 байт свободно
A:\>_

Клавиатура Amstrad PC2xxx

В целях защиты от копирования оригинального PC/XT, IBM запатентовала часть узлов и интерфейсов обмена данными. В том числе и интерфейс клавиатуры (ныне известный как «XT Keyboard»). Фирма Amstrad при разработке своих XT-шек решила не лицензировать оригинальный интерфейс, а разработать свой, несовместимый с IBM способ подключения клавиатуры. Такой подход позволил при переходе с архитектуры XT (PC1xxx, PCx086) на AT (PC2286, 2386, 3386 и т.д.) не менять интерфейс клавиатуры, просто добавили новые коды клавиш. Более того, являющийся, по сути, XT-шкой PC2086 имеет ту же клавиатуру, что и АТ-шный PC2286, с работающим цифровым блоком, Num Lock и F11, F12.

Конструктивно клавиатура Амстрад мало отличается от других (фото). Однако, и здесь англичане не постеснялись проявить изобретательность: светодиоды Caps Lock, Num Lock и Scroll Lock встроены в клавиши (вместо размещения на отдельной плате). Питание они берут прямо с клавиатурной плёнки. Фото 1. Фото 2.

Разборка и сборка клавиатуры осуществляется без инструментов. Всё собрано на видимых снаружи защёлках. Процесс обслуживания и ремонта подробно описан на сайте Lo-Tech.

Видеокарта Paradise PVGA

В PC2086 встроен видеоадаптер PVGA1A фирмы Western Digital/Paradise. Он поддерживает помимо стандартных для VGA режимов SCREEN 0…13, также несколько фирменных видеорежимов. Список работающих «райских» («paradise» с английского переводится как «рай») видеорежимов для одного и того же GPU зависит от модели видеокарты (в первую очередь от объёма видеоОЗУ) и положения переключателей на видеокарте (у PC2086 они размещены рядом со слотами ISA). На данном компьютере самое высокое разрешение, которое мне удалось получить — 640×400, 256 цветов. При этом использовалась утилита VGATEST.EXE/Amstrad VGA mode demonstration (см. скриншоты) или драйвер для Windows 2.0 (см. скриншот).

Для оболочки Windows 3.0 существуют три драйвера Paradise PVGA1A, включённых в сборник Windows 3.00 Suppemental Driver Library. Это PVGA480 (640x480(?)x256 цветов), VGA800 (800x600x16 цветов) и VGA1024 (1024x786x12 цветов). Но ни с одним из них Windows 3.0 на Амстраде PC2086 не загрузилась. Вероятно, они как и штатные драйверы EGA/VGA требуют 286 процессор (или NEC V30). Драйвер PVGA256 для Windows 2.0 под третьими «форточками» пошёл, но работает нестабильно. Как и положено Windows 3 с драйверами для Windows 2.x, курсоры, оформление окон и цветовая схема по-умолчанию аналогичны Win2, а иконки в программах исключительно чёрно-белые (фото 1, фото 2, фото 3). Также система регулярно виснет или на экране появляется мусор (фото). Поэтому приходится довольствоваться режимом CGA 640x200x1bit.

Статья написана в 2009-16 годах и была первым материалом, предполагавшимся к загрузке на сайт ATAUENIS.NAROD.RU ещё в 2009 году. Но сайт тогда так и остался на моём ПК в виде горы HTML-файлов и рисунков. Позже, в сентябре 2011 года, она была загружена одной из первых на свежесозданный сайт ATSOFTWARE.GB7.RU (сохранилась первая версия). Только при переезде на домен ATAUENIS.RU она затерялась на год, и была добавлена только в 2015 году. Тем не менее, её с оговорками можно считать самой старой страницей из сохранившихся.
